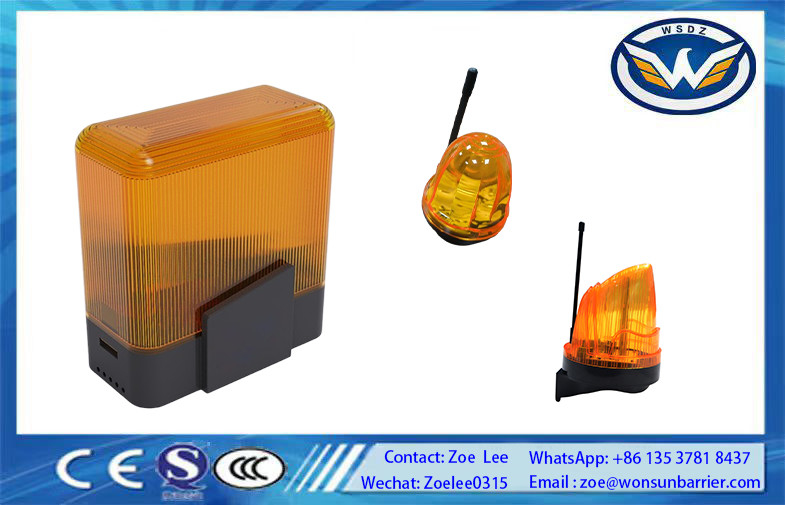

Lampe d'avertissement à LED haute performance pour porte de barrière 0,5 kg de poids

I. Aperçu du produit

II. Principales spécifications techniques

Paramètres électriques

• Tension d'entrée: Prend en charge une large gamme de 12V - 220V DC/AC, permettant une installation flexible dans divers environnements d'alimentation.
• Courant de fonctionnement: Avec une consommation de courant maximale de ≤50mA à 12VDC, il consomme un minimum d'énergie tout en offrant des performances constantes.
• Luminosité: Bénéficie d'un niveau de luminosité élevé de >100Lm à 1,5W (utilisant des LED Φ4), assurant une excellente visibilité même dans des conditions ambiantes lumineuses.

Modes de fonctionnement

• Modes de fonctionnement: Offre deux modes sélectionnables -
  • 1. Mode continu: Fournit un éclairage continu pour les scénarios nécessitant une indication visuelle constante.
  • 2. Mode clignotant: Comporte une fréquence de clignotement de 1HZ, très efficace pour attirer l'attention en cas d'urgence ou d'alerte. La sélection du mode est facilement réalisée via un cavalier.

Paramètres physiques et environnementaux

• Interfaces: Équipé d'interfaces essentielles -
  • 1. Interface d'alimentation: Pour la connexion à l'alimentation électrique.
  • 2. Interface d'antenne (le cas échéant): Facilite les capacités de communication sans fil (selon le modèle spécifique).
• Température de fonctionnement: Fonctionne dans une plage de température de -10℃ - 60℃, adaptée à la plupart des environnements intérieurs et extérieurs.
• Température de stockage: Peut être stocké en toute sécurité dans un environnement avec une plage de température de -20℃ - 70℃.
• Poids net: Pèse 246,7 g (accessoires inclus), ce qui le rend léger mais durable pour une installation facile.
• Configuration standard du produit: Chaque emballage comprend 1 feu stroboscopique, 1 jeu de vis et de chevilles, 2 vis de support de montage et 1 manuel d'utilisation.

III. Instructions d'installation

Préparations avant l'installation

1. Rassemblez les outils nécessaires, tels qu'un tournevis plat.
2. Assurez-vous que la zone d'installation répond aux exigences : une surface solide et sans vibrations, et située dans une position facilement visible par le public visé.

Installation étape par étape

1. Accéder aux composants internes
   • Utilisez un tournevis plat pour faire levier sur les loquets des deux côtés du boîtier du feu et retirez soigneusement le couvercle.
2. Connexion d'alimentation
   • Localisez le bornier d'alimentation. Connectez les fils appropriés pour correspondre à l'alimentation disponible (compatible avec DC/AC 12V - 220V, et la polarité DC est insensible). Assurez-vous d'un câblage sûr et correct pour éviter les problèmes électriques.
3. Sélection du mode (si nécessaire)
   • Si vous devez basculer entre les modes de fonctionnement (continu ou clignotant), ajustez la position du cavalier en fonction de vos besoins. Reportez-vous aux marquages sur le circuit interne pour un placement correct du cavalier.
4. Fixez le couvercle et testez
   • Remettez le couvercle sur le boîtier et fixez-le fermement à l'aide des loquets. Mettez l'alimentation sous tension et vérifiez que le feu clignotant fonctionne comme prévu dans le mode sélectionné.

IV. Guide de câblage (le cas échéant pour les installations complexes)

Identification des bornes

• Borne de sélection de mode: Utilisée pour configurer le mode de fonctionnement du feu.
• Borne d'alimentation: Le principal point de connexion pour alimenter l'appareil.

Étapes de câblage

1. Débranchez l'alimentation avant de commencer tout travail de câblage pour assurer la sécurité.
2. Connectez les fils aux bornes correspondantes selon la conception de votre système électrique. Pour la borne d'alimentation, assurez-vous d'une correspondance de tension appropriée (DC/AC 12V - 220V).
3. Après le câblage, vérifiez deux fois toutes les connexions pour vous assurer qu'elles sont serrées et correctes. Des connexions lâches ou incorrectes peuvent entraîner des dysfonctionnements ou des risques pour la sécurité.
4. Rétablissez l'alimentation et testez la fonctionnalité du feu clignotant, y compris le fonctionnement du mode (si cela est pertinent pour vos modifications de câblage).

V. Notes et déclarations

Consignes de sécurité

1. Déconnexion de l'alimentation: Débranchez toujours l'alimentation pendant l'installation, la maintenance ou tout travail impliquant des ajustements de câblage. Cela évite le risque de choc électrique.
2. Câblage sécurisé: Lors de l'utilisation d'une alimentation CA haute tension, assurez-vous que toutes les connexions de câblage sont extrêmement sécurisées. Des connexions lâches peuvent entraîner des arcs électriques, une surchauffe et des incidents potentiels de choc électrique. Le fabricant ne sera pas tenu responsable des accidents résultant d'un câblage ou d'une installation incorrects.

Maintenance et dépannage

1. Inspection régulière: Vérifiez périodiquement le feu clignotant pour détecter tout signe de dommage, de connexions lâches ou de dégradation des performances. Nettoyez doucement la surface du feu pour maintenir une luminosité optimale.
2. Conseils de dépannage
   • Si le feu ne fonctionne pas, vérifiez d'abord l'alimentation et les connexions de câblage.
   • Pour les problèmes liés au mode, vérifiez la position du cavalier et assurez-vous qu'il est correctement réglé.
   • En cas de problèmes persistants, reportez-vous aux coordonnées fournies par le fabricant pour obtenir une assistance technique.
